RBS-24C33 暖境系列 壁挂炉
- 技术参数
-
| 产品型号 ： |
L1PB27-24C33 |
| 产品编号 ： |
RBS-24C33 |
| 能效等级 ： |
2级(GB 20665) |
| 采暖额定热负荷(kW) ： |
27.4 |
| 采暖最低热负荷(kW) ： |
5.3 |
| 采暖额定热输出(kW) ： |
23.5 |
| 采暖最低热输出(kW) ： |
4.5 |
| 生活热水额定热负荷(kW) ： |
27.4 |
| 生活热水最低热负荷(kW) ： |
4.2 |
| (Δt=25℃)标称产热水能力 (kg/min) ： |
13.5 |
| (Δt=30℃)标称产热水能力 (kg/min) ： |
11.3 |
| 采暖温度设定范围(℃) ： |
40~85 |
| 热水温度设定范围(℃) ： |
35~60 |
| 最大燃气流量(m³/h)(Hi=34.02MJ/m³) ： |
2.90 |
| 最小燃气流量(m³/h)(Hi=34.02MJ/m³) ： |
0.56 |
| 燃气类别 ： |
天然气(12T) |
| 燃气额定压力(kPa) ： |
2 |
| 燃气压力适用范围(kPa) ： |
1.5~3.0 |
| 生活用水最大压力(kW) ： |
0.8 |
| 生活用水最小压力(kW) ： |
0.02 |
| 生活热水最低启动流量(kg/min) ： |
2.4 |
| 采暖系统最高工作水压(Mpa) ： |
0.3 |
| 膨胀水箱容量(L) ： |
6 |
| 膨胀水箱预设压力(Mpa) ： |
0.1 |
| 循环水泵扬程(m) ： |
5 |
| 电源性质 ： |
~220V，50HZ |
| 额定电功率(W) ： |
110 |
| 待机状态电功率(W) ： |
4.0 |
| 燃气接口 ： |
R3/4 |
| 供暖及回水接口 ： |
R3/4 |
| 冷水及热水接口 ： |
R1/2 |
| 给排气管直径(mm) ： |
φ60/φ100 |
| 外形尺寸(mm) ： |
(H)720×(W)420×(D)335 |
| 净重(kg) ： |
40 |
| 电击防护类型 ： |
I 类 |
| 外壳防护等级 ： |
IPX4 |

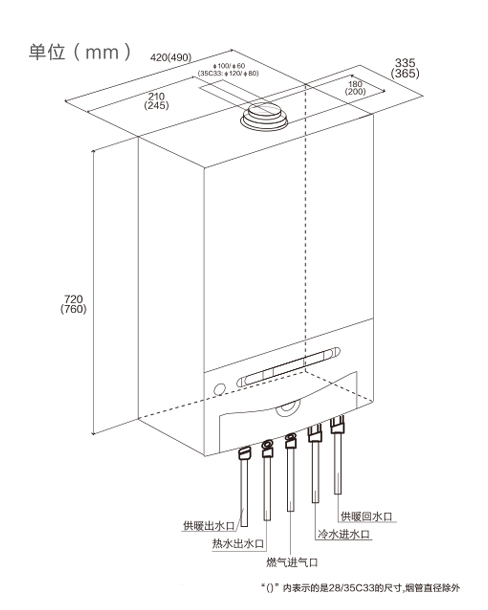

- 安装示意图
-
型号：RBS-24C33
单位：mm

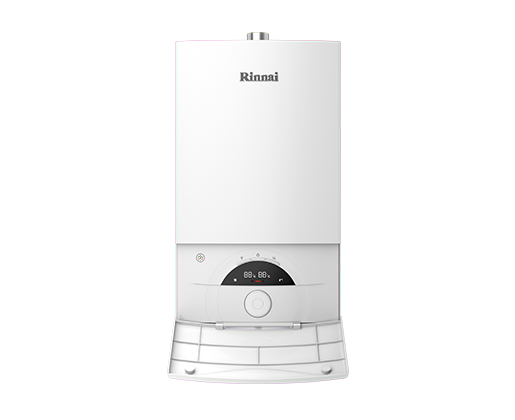

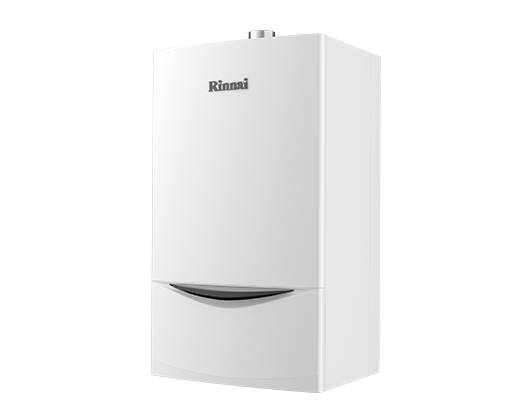

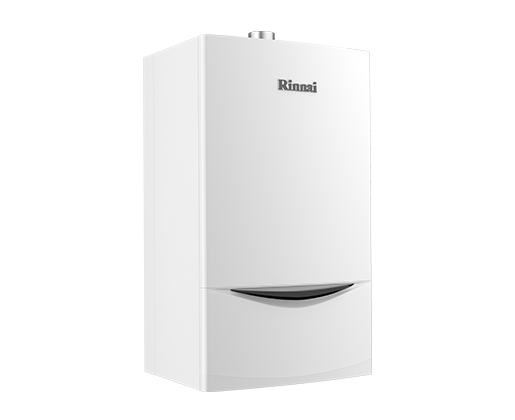

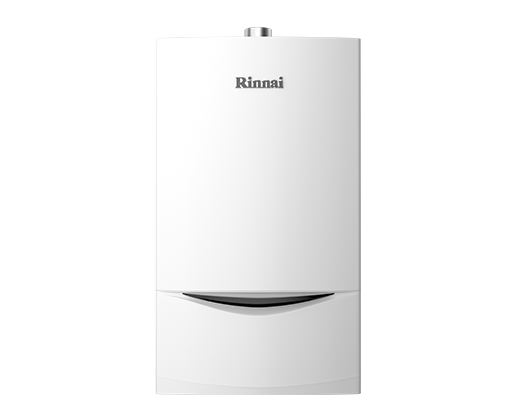

- 产品展示
-
